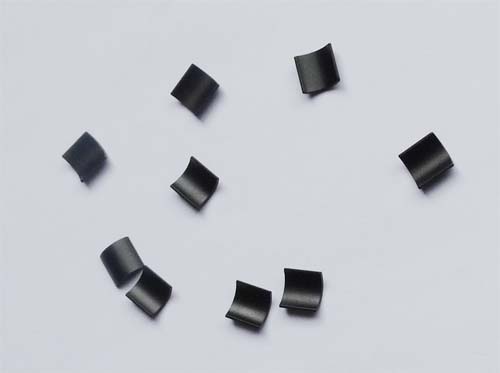

磁瓦（永磁磁鐵，鐵氧體/釹鐵硼兩類主流）核心性能參數
磁瓦本質弧形永磁體，分內在磁性能、尺寸結構、工作使用性能三大類參數，直流有刷電機選型全部要看。
一、基礎磁特性（核心，材料本身固有指標）
1. 剩磁 Br（單位：mT / kGs）
- 含義：磁鐵飽和充磁后撤去外磁場，自身保留的磁感應強度；
- 作用：決定電機氣隙磁場強弱，Br越高，同等體積磁瓦扭矩越大、電機出力更強；
- 鐵氧體磁瓦常見：380～440 mT；釹鐵硼：1000～1400 mT。
2. 矯頑力 Hcb（磁感矯頑力）
反向磁場把磁鐵磁感應降到0所需磁場強度；
代表磁鐵抵抗外部退磁、電樞反向磁場消磁的能力。
3. 內稟矯頑力 Hcj（關鍵耐高溫參數）
反向磁場讓磁疇完全退磁的磁場強度；
- Hcj越高：耐高溫、抗電樞大電流沖擊不退磁；
- 大功率、高溫工況電機必須高Hcj磁瓦；
- 鐵氧體Hcj普遍高，不易退磁；普通釹鐵硼Hcj低，高溫容易失磁。
4. 最大磁能積 (BH)max（單位：kJ/m³）
衡量磁鐵綜合磁力密度，是性價比核心指標；
同等尺寸下，(BH)max越大，磁力越強，電機可以做更小。
- 鋇鐵氧體：3.5～4.2 kJ/m³
- 鍶鐵氧體：4.0～5.0 kJ/m³
- 釹鐵硼N35/N38：260～300 kJ/m³
5. 方形度 Hk/Hcj
退磁曲線方形度，數值越接近1越好；
方形度差：電機負載變化時磁力快速衰減，扭矩波動大、發熱高。
二、溫度相關參數（電機長期運轉必看）
1. 剩磁溫度系數 αBr
溫度每升高1℃，Br下降百分比；鐵氧體為負溫系數，溫度越高磁力越弱；釹鐵硼衰減更快。
2. 最高工作溫度 Tw
長期連續使用不發生不可逆退磁的上限溫度：
- 普通鐵氧體磁瓦：120℃
- M級釹鐵硼：100℃；H級：120℃；SH：150℃
3. 居里溫度 Tc
超過該溫度磁鐵完全永久退磁，徹底報廢。
三、機械與結構尺寸參數（磁瓦成型加工參數）
1. 弧度尺寸：內徑R、外徑R、圓心角、弧長；匹配電機機殼內徑、定子氣隙；
2. 磁瓦厚度 T：厚度越大，氣隙磁密越高，但成本、電機重量上升；
3. 軸向長度 L：電機鐵芯對應長度，決定有效導磁面積；
4. 尺寸公差：厚度、弧度、長度公差，公差大會導致氣隙不均勻，電機抖動、噪音大；
5. 表面光潔度：影響膠黏貼合牢固度、裝配氣隙均勻性；
6. 缺口/定位凸臺：裝配定位結構參數。
四、表面與裝配性能參數
1. 涂層類型與厚度
鐵氧體一般無涂層；釹鐵硼易生銹，需要環氧、鍍鋅、鎳銅鎳涂層，涂層厚度影響氣隙大小與防銹壽命。
2. 粘接適配性
表面是否做粗化處理，影響背膠/AB膠粘貼機殼的附著力，高速電機磁瓦脫落風險重點管控。
3. 磁瓦密度
鐵氧體燒結密度決定磁性能上限，密度不足內部孔隙多，Br、Hcj同步下降。
4. 硬度、抗沖擊強度
鐵氧體脆，易碎；參數管控避免裝配、震動碎裂。
五、充磁與成品使用參數（成品檢測指標）
1. 表面高斯值（表磁）
直觀檢測參數，磁瓦表面磁場強度，快速判斷批量磁力是否均勻；同規格磁瓦表磁偏差越小，電機一致性越好。
2. 充磁極數
2極、4極、6極弧形磁瓦，對應不同有刷電機極槽方案。
3. 磁偏角/磁力均勻度
單片磁瓦左右磁力不均、整圈多片磁瓦表磁差值大，會造成轉矩脈動、電機異響、碳刷異常磨損。
4. 不可逆退磁率
高溫、大電流沖擊后磁力下降比例，大功率減速電機、車載電機強制檢測。
六、環境耐久輔助參數
1. 耐溫老化性能；
2. 耐濕熱、鹽霧（釹鐵硼重點）；
3. 抗震動、抗離心脫落性能（高速電機）。
補充：電機選型快速區分重點
1. 普通家用低壓有刷電機（風扇、水泵）：看 Br、(BH)max、表磁、尺寸公差；
2. 車載、電動工具高溫大負載電機：重點 Hcj、最高工作溫度、不可逆退磁率；
3. 低噪音精密減速電機：重點方形度、整圈磁瓦磁力均勻度、弧度公差。</span>
